Общее описание

DC-DC модули MEAN WELL мощностью 3–20 Вт с одним выходом — SCWN03 / SCWN06 / SCW08 / SCW12 / SCW20, а также с двумя выходами — DCWN03 / DCWN06 / DCW08 / DCW12 — успешно применяются на протяжении многих лет. Ежегодные продажи составляют сотни тысяч устройств, и они широко используются в системах электропитания, контрольно-измерительном оборудовании, телекоммуникационном оборудовании, промышленной автоматизации, IoT-приложениях и других сферах.

Теперь компания MEAN WELL с гордостью представляет новое поколение DC-DC преобразователей с ультрашироким диапазоном входного напряжения 8:1:

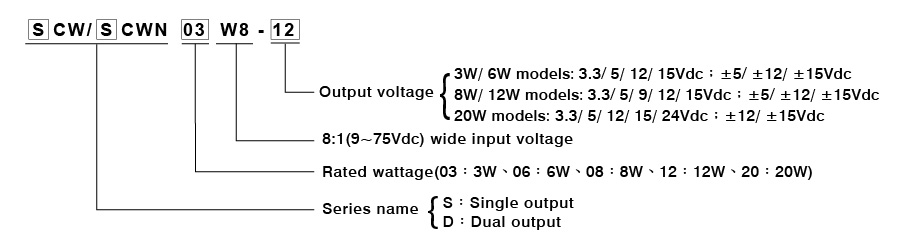

Одновыходные модели: SCWN03W8 / SCWN06W8 / SCW08W8 / SCW12W8 / SCW20W8
Двухвыходные модели: DCWN03W8 / DCWN06W8 / DCW08W8 / DCW12W8 / DCW20W8

Новая серия с входным диапазоном 8:1 поддерживает широкий диапазон напряжений 9–75 В DC, что позволяет одной моделью охватывать традиционные источники 12 В, 24 В и 48 В. Это устраняет необходимость в множестве отдельных вариантов (например, 9–18 В, 9–36 В, 36–72 В), используемых в старой линейке с диапазоном 2:1. Вход 8:1 упрощает выбор моделей, снижает количество артикулов на складе и обеспечивает большую гибкость при проектировании. Для обеспечения плавного перехода от предыдущих моделей новое поколение 5 выполнено в корпусе DIP24 с Pin-to-Pin совместимостью с текущей серией, что позволяет использовать замену без изменений в конструкции печатной платы.

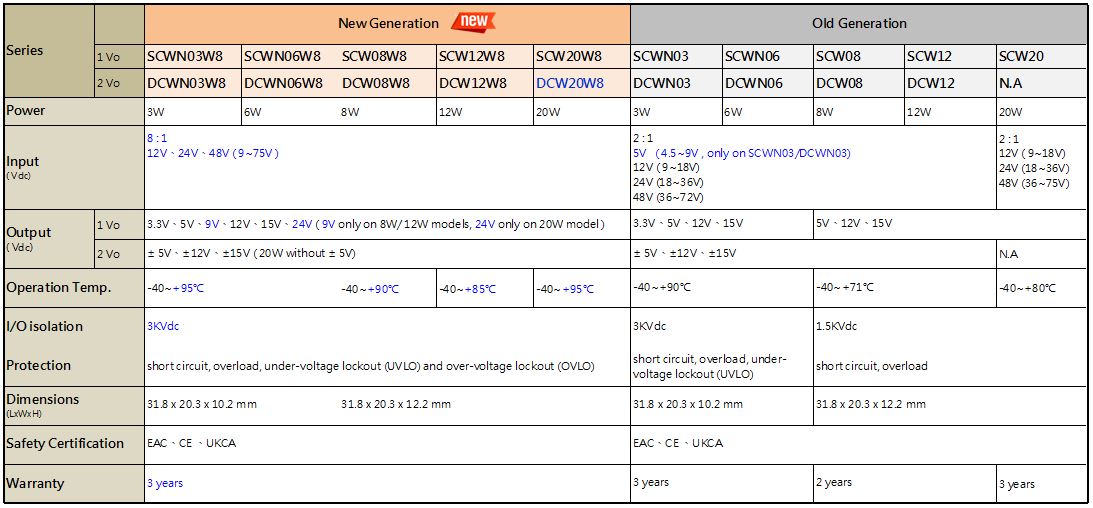

Более подробное сравнение характеристик можно найти ниже:

• Промышленный стандарт DIP24 с двухрядным расположением выводов
• Ультраширокий диапазон входного напряжения 8:1 (9–75 В DC)
• Естественное охлаждение конвекцией, рабочий диапазон температур от -40°C до +95°C (в зависимости от модели)
• Соответствие требованиям ЭМС EN55032 Class A без дополнительных внешних компонентов
• Отсутствие минимальной нагрузки для стабильной работы
• Защита: от короткого замыкания, перегрузки, перенапряжения и пониженного напряжения
• Сертификаты: EAC / CE / UKCA
• Гарантия: 3 года





Скачать спецификацию

S(D)CWN03W8 Series         S(D)CWN06W8 Series        S(D)CW08W8 Series       S(D)CW12W8 Series         S(D)CW20W8 Series
