Серия SPA / DPA / SPB / DPB: Изолированные стабилизированные преобразователи постоянного тока, 1Вт–9Вт, корпус SIP, сверхширокий входной диапазон 8:1

Product Strategy Center /Frank Chen
frank@meanwell.com

Общее описание

Серия DC-DC модулей с одним выходом SPA01/SPAN02/SPBW03/SPBW06/SPB09 и серия с двумя выходами DPAN02/DPBW03/DPBW06/DPB09, выполненные в корпусе SIP (Single Inline Package) с номинальной мощностью от 1 Вт до 9 Вт и диапазоном входного напряжения 2:1 и 4:1, представлены на рынке уже много лет. При ежегодных продажах в сотни тысяч штук эти модули широко используются в системах электропитания, электронных приборах, средствах связи, системах промышленной автоматизации, IoT и других областях.

Теперь выпущено новое поколение модулей со сверхшироким входным напряжением, включая серии с одним выходом SPA01W8 / SPA02W8 / SPBW03W8 / SPBW06W8 / SPB09W8 и с двумя выходами DPA01W8 / DPAN02W8 / DPBW03W8 / DPBW06W8 / DPB09W8. Эти пять новых серий выделяются сверхшироким входным диапазоном 8:1 (9~75 В постоянного тока), что не только удовлетворяет более широким требованиям по напряжению, но и упрощает выбор модели за счет унификации входного диапазона для всех моделей (9~75 В пост. тока), делая процесс подбора значительно легче. Новые модули 5 серий имеют полную совместимость выводов (pin-to-pin) с предыдущим поколением, что позволяет разработчикам конечных систем выполнять прямую замену без доработок.

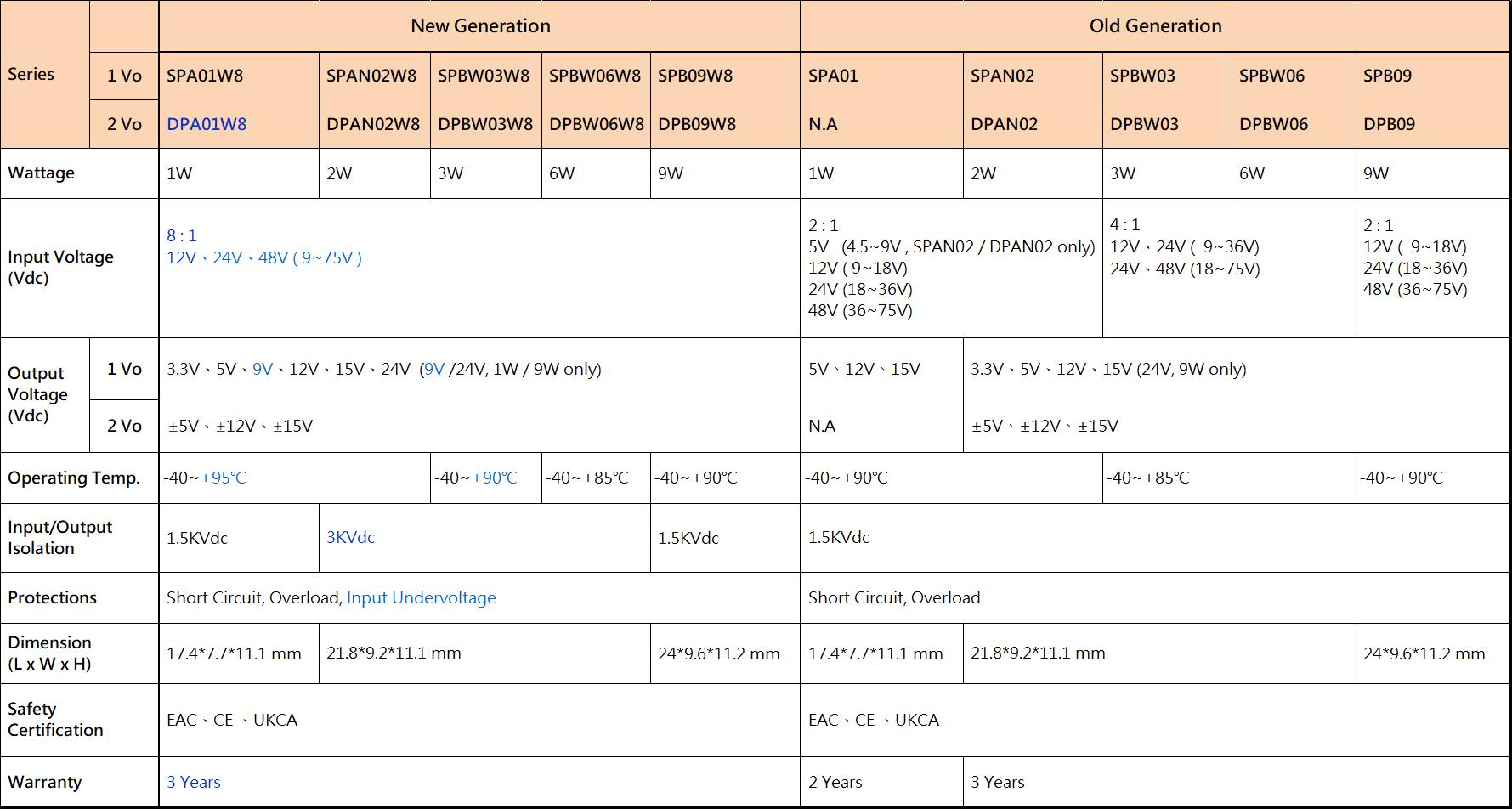

 Для сравнения ключевых характеристик и параметров новых и предыдущих модулей обратитесь к таблице ниже:





Характеристика
  • Корпус SIP (Single Inline Package) со стандартной промышленной распиновкой
  • Сверхширокий входной диапазон 8:1 (9~75 В пост. тока)
  • Охлаждение свободной конвекцией; рабочая температура от -40 до +95°C (зависит от модели)
  • Соответствует EMI EN55032 Класс A без внешних компонентов (для выбранных моделей)
  • Стабильная работа без минимальной нагрузки
  • Защиты: от короткого замыкания (КЗ), перегрузки, перенапряжения и пониженного напряжения
  • Сертификаты: EAC/CE/UKCA
  • Гарантия 3 года

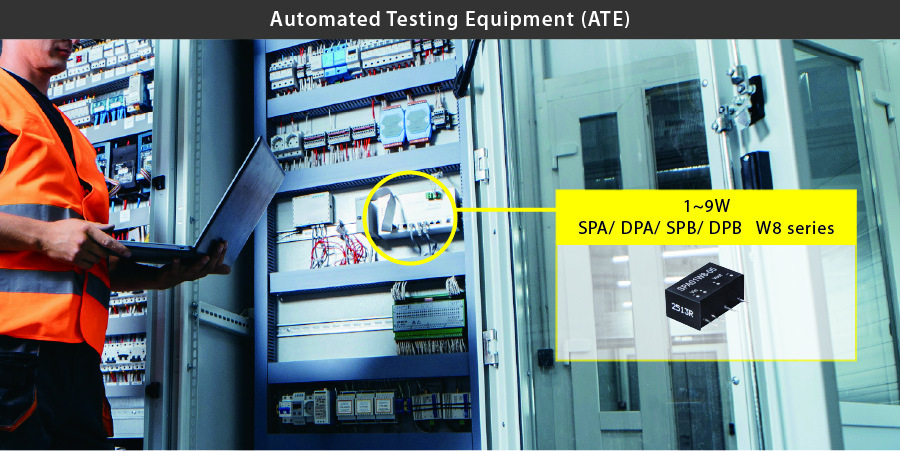

Применение

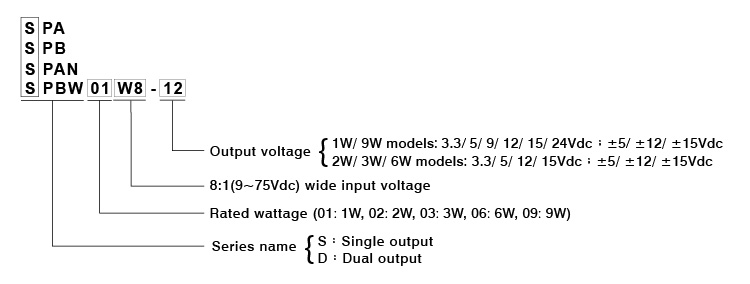

Информация о заказе




Скачать спецификацию


S(D)PA01W8 Series                S(D)PAN02W8 Series

S(D)PBW03W8 Series            S(D)PBW06W8 Series              S(D)PB09W8 Series
