Общее описание


С непрерывным развитием полупроводниковых технологий, приборы IGBT (Биполярный Транзистор с Изолированным Затвором) и SiC (Карбид Кремния) находят все более широкое применение в различных областях, включая электронные приборы, источники питания, центры обработки данных, системы возобновляемой энергии и распределенные схемы. В ответ на растущий спрос, компания MEAN WELL выпустила новый 2-ваттный DC-DC драйвер затвора, разработанный специально для применения с транзисторами IGBT или SiC в схемах, требующих двух изолированных источников питания — серию GD2.

Серия GD2 отличается модульной конструкцией с компактными габаритами, обеспечивая высокую изоляцию 4.2 кВ~ / 6 кВ и предлагая выбор из различных моделей с разным напряжением драйвера. В отличие от традиционных конструкций, получающих вспомогательное питание от внутренних системных трансформаторов, серия GD2 предлагает несколько ключевых преимуществ: упрощение периферийных схем управления на плате, повышение точности напряжения, отсутствие необходимости в дополнительных радиаторах и улучшенные характеристики изоляции.

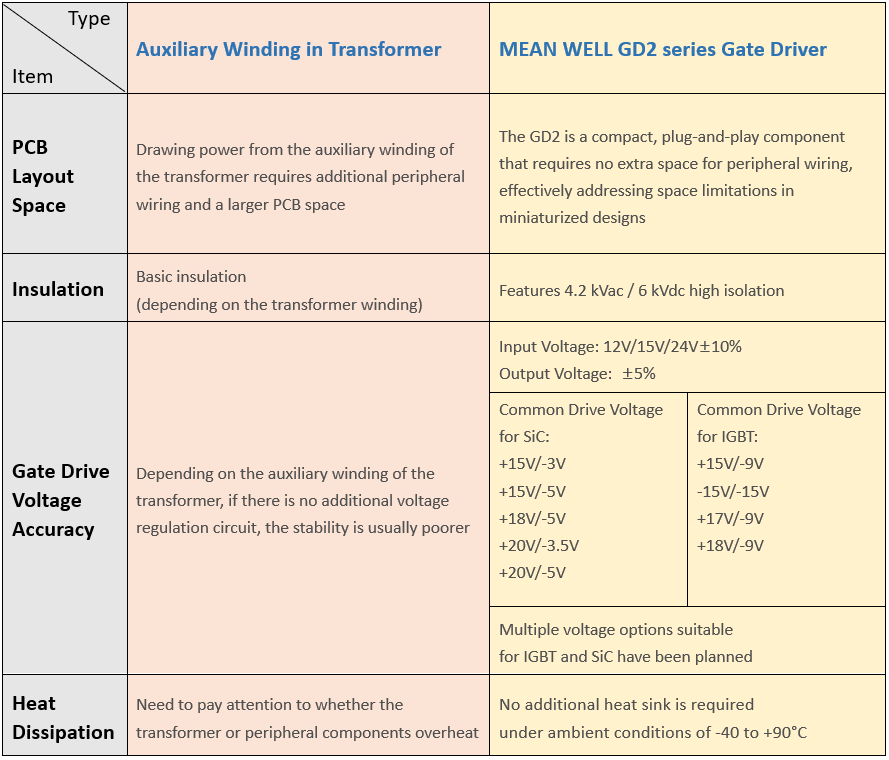

 Основные различия между этими двумя подходами к управлению подробно описаны в следующей таблице:


• Корпус/распиновка: SIP7, однорядное расположение выводов (международный стандарт)
• Диапазон рабочих температур: -40°C ~ +90°C (с естественным охлаждением, без внешнего радиатора)
• Изоляция вход/выход: 4.2 кВ~ / 6 кВ
• Защита: От короткого замыкания (КЗ) (устойчивая / с самовосстановлением)
• Сертификация безопасности: UL, EAC, CE, UKCA
• Габариты (Д x Ш x В): 19.5 x 9.8 x 12.5 мм
• Гарантия: 3 года

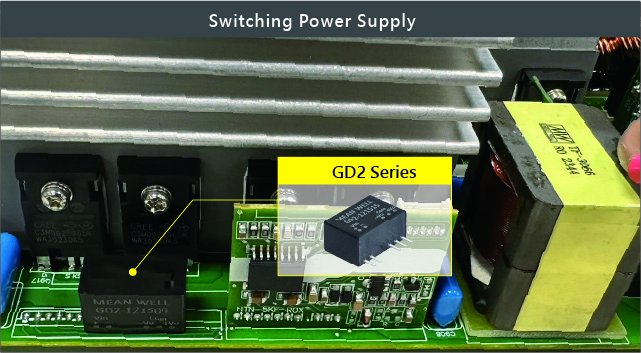

 Применение
